接近開關也可稱之為接近傳感器、霍爾開關。

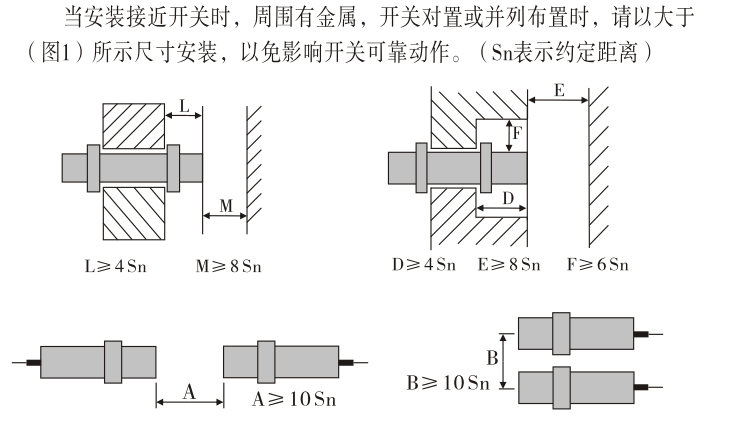

接近開關安裝方法:
1)在金屬上安裝接近開關時應預留一定空間,以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心,以三倍的接近開關直徑為直徑的圓柱體以外。
2)在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾,開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度,若開關直徑大小不等,應按較大接近開關的直徑計算。

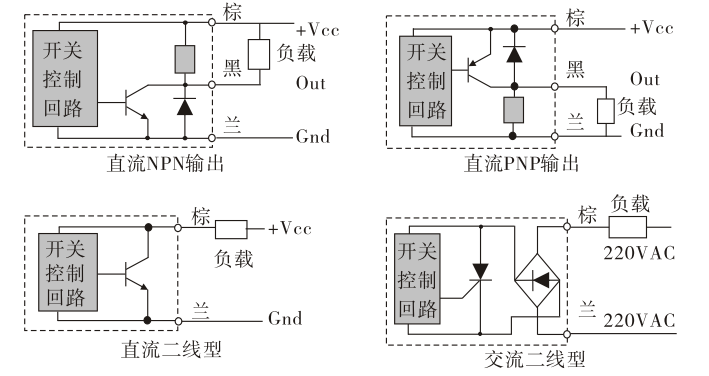

接近開關接線方法:
1)電力線、動力線應盡量遠離接近開關引線,無法避免時應將電金屬管套在外部并接地,以防開關損壞或誤動作;
2)嚴禁通電接線,并應按接線輸出回路原理圖接線;
3)最好不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈,否則將無法辨認動作的來源,有時甚至產生誤動作。
