食品凈化車間是指對食品廠、食品車間進行室內空氣殺菌、消毒、除臭、除味、除塵的空氣凈化設備。在進行氣體壓力測量時要用到通訊壓力變送器、環境凈化型壓力變送器進行氣體的風壓檢測。下面我們來以松野電氣的環境型壓力變送器為例。

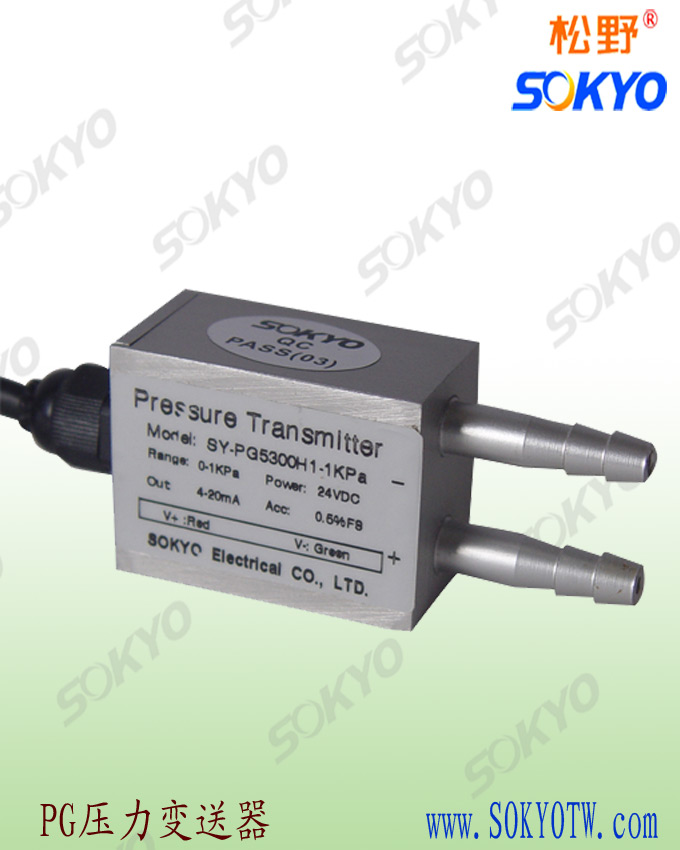

通訊壓力變送器PG通用系列環境凈化型壓力變送器產品主要特點
1、環境凈化型產品、外殼為全鋁合金結構體積小、重量輕、軟皮氣咀連接引壓、連接方便、簡捷
2、標準的4~20 m A輸出、電壓0~5V/1~5/0~10V等標準的電纜連接輸出
接線方式完全同標準型的電纜連接輸出方式不能選配 數字顯示表頭
3、氣咀連接方式、引壓接口選用特殊螺紋接口注意型號的選擇、選 SY-PG5300H
其它尺寸的連接法蘭要特殊定做、專門加工
4、環境凈化型、可選本質安全型防爆、防爆標志：Ex ia ⅡC T6 Ga
5、采用計算機補償技術、溫漂小 、±0.01 %FS / ℃專用集成電路、精度高、抗干擾能力強
6、廣泛應用于空調、凈化工程、醫藥、食品凈化工程電子、化工等環境凈化工程的氣體壓力檢測、主要適合于干燥無腐蝕性氣體的風壓檢測。
通訊壓力變送器 PG環境凈化型壓力變送器產品主要型號和參數
1、常用主要型號 （量程自選）
SY-PG5300H-10KPa 環境凈化型、輸出DC4~20mA
SY-PG5300H-10KPa-i 輸出DC4~20mA、帶本安防爆
2、在通風系統、當測量風壓時、也可以測量負壓
SY-PG5300H — -20KPa
量程 -20kPa ~ 0、 電源 24V、輸出DC4~20mA
SY-PG5300H — -20KPa — i
量程 -20kPa ~ 0、輸出4~20mA、帶本安防爆
3、產品一般都有正、負兩個引壓口、根據要求任意選接
正壓時接標有 “ + ”的正引壓口
負壓時接標有“ - ”的負引壓口
如果在正常情況下接反、則輸出信號不正常
4、可選測量量程范圍
正壓 ： 0 ~ 500 kPa、 負壓 ： -100 kPa ~ 0
常用 : 10kPa、20、40、50、60、100、160、200kPa、
250kPa、300、400、500kPa 等
最小量程到 0 ~ ±1 kPa
5、 信號輸出： 電流、 DC 4 ~ 20 mA、
電壓、 0 ~ 5V、1 ~ 5V、0 ~10V
負載能力： 電流型 ≤ 600Ω、 電壓型 ≥ 100kΩ
測量精度：±0.5% F S
6、工作電源：DC 24V、 電源電壓范圍：DC 12V~36V
溫度漂移：零 點、±0.01 %FS / ℃、
滿量程、±0.02 %FS/℃
重 復 性：±0.15% Fs、 回 差：±0.15% FS
7、可選本質安全型防爆、防爆標志： Ex ia ⅡC T6 Ga
本安參數 Ui = 28V DC 、Ii = 93 mA
Ci = 44 nF、 Li = 0 mH、 Pi = 0.65W
8、 絕緣性能： ≥ 50 MΩ、 DC / AC500V
防護等級： I P 65
