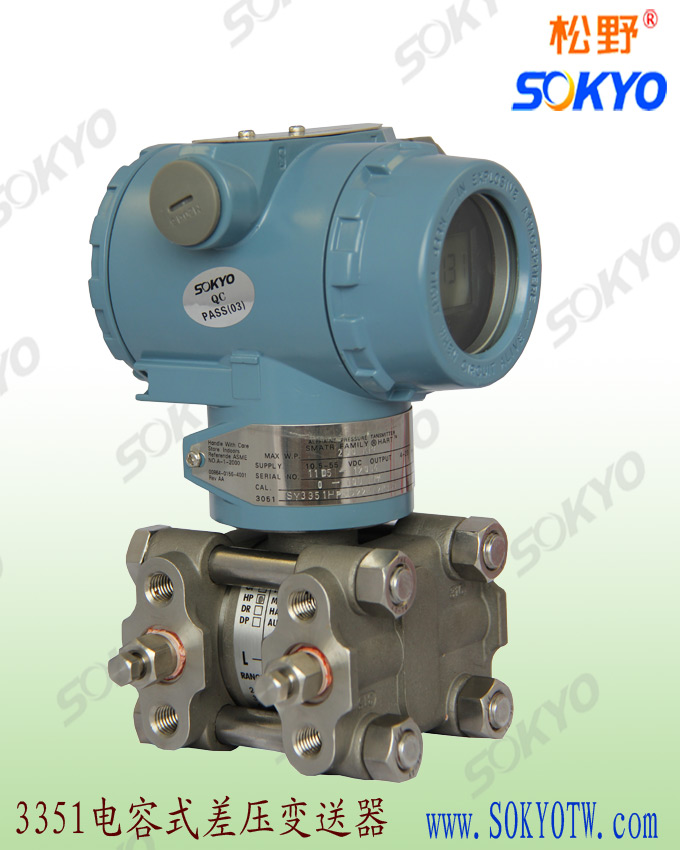

SY3351DR系列電容式微差壓變送器的過程是壓力通過兩側或一側的隔離膜片、灌充液至中心測量膜片。中心測量膜片是一個張緊的彈性元件,它對于作用在其他上的兩側壓力差產生相應變位移,其位移與差壓成正比,最大位移約0.1mm、這種位移轉變?yōu)殡娙輼O板上形成的差壓電容,由于電子線路把差壓電容轉換成二線制的4—20mA輸出信號。那DR系列
電容式微差壓變送器功能說明有哪些呢?以下就來介紹
常用量程:SY3351DR1E、即0 ~60 Pa~ 300 Pa
量程0 ~ 100 Pa、200 Pa、300Pa、還可測正負壓
±100Pa: -100 ~0 ~100 Pa、±200Pa、±300Pa
SY3351DR2E、即 0 ~250 Pa~ 1000 Pa
量程0 ~400Pa、500 Pa、600Pa、800Pa、1000Pa
±400Pa、±500Pa、±600Pa、±800Pa、±1000Pa
量程說明:量程任意選擇、不超出大量程即可、即正負遷移
如 DR 2E、可以 -1000Pa ~ 200Pa、 即 -1kPa ≤P≤1kPa
輸出信號:標準的兩線制 DC 4-20 m A 輸出
當選擇智能型時、為 輸出 DC 4-20 m A + @ HART 通訊
智能型產品已經帶現場顯示、 三按鍵操作、
軟件組態無需另外的手操、直接任意設置、簡單方便
產品結構:超小型外形結構、屬1151改進型、安裝完全兼容1151、
結構材料、只有22、 316 L 不銹鋼法蘭接頭和隔離膜片
應用行業:廣泛應用于通風系統中 微小差壓的測量、或微小負壓
特別是在氣密性檢測方面、泄露慢、前后差壓小。
