通訊壓力變送器幾種接線方式
發布時間：2014-11-20 16:36:29 文章來源：未知 作者：test 人氣：
壓力變送器按照產品型號可以分為標準型壓力變送器、工業型壓力變送器、高溫型壓力變送器、平模型壓力變送器、精密小巧型壓力變送器、清潔平面型壓力變送器、環境凈化型壓力變送器、通訊壓力變送器。
通訊壓力變送器又可分為圓盤型壓力變送器、工業型壓力變送器、高溫數顯壓力變送器，其中圓盤型與工業型接線相同、高溫數顯型為赫斯曼接頭。
接線說明：
1、電流輸出DC4~20mA是兩線制、采集信號必須將負載電阻串聯在回路中。
2、產品接線必須采用屏蔽電纜連接、將屏蔽線接外殼
3、防爆型產品建議用安全柵供電
4、壓力開關的接線詳情見產品的詳細描述。

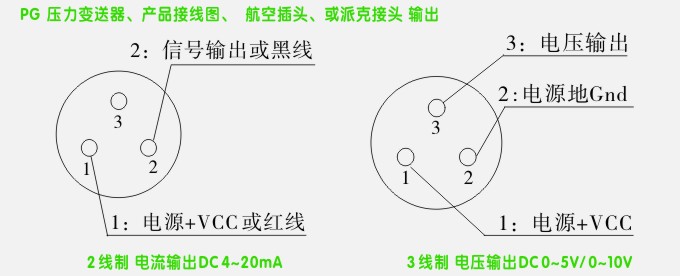

工業型壓力變送器接線圖：

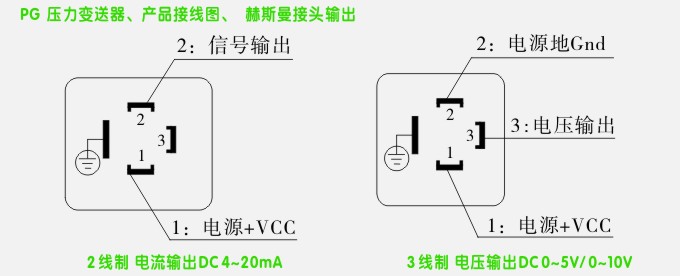

赫斯曼接頭接線圖：
PAKE接頭接線圖：
