SY3351電容式壓力變送器校驗方法
發布時間：2014-11-20 16:30:43 文章來源：未知 作者：test 人氣：

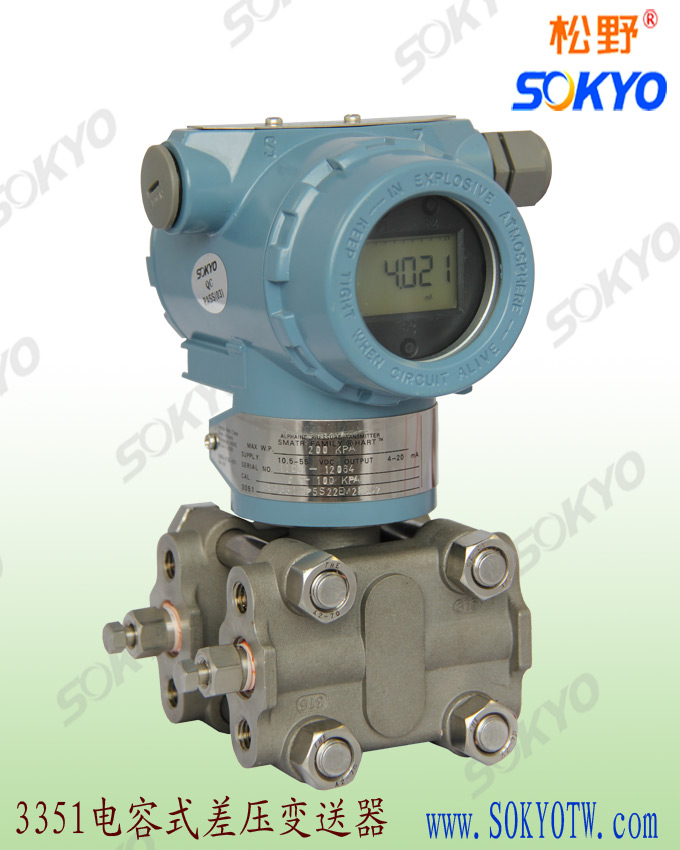

電容式壓力變送器的校驗方法，我們下面就以松野電氣的SY3351電容式壓力變送器為例子
準備好工具后，按下列的步驟進行校驗：
①校驗前的檢查：
打開變送器一側的蓋子,觀察橡膠墊圈,如有損壞或嚴重老化應更換，核級變送器的墊圈每次校驗時應更換。
完成手操泵和壓力模塊與變送器的連接。用手操泵將變送器的正負腔的液體吹掃干凈以提高校驗精度。
按校驗單的量程百分比進行校驗。
將初始測量數據記錄在校驗表上。
如果誤差在容許范圍內，則結束工作,
如果測量值超差,則進行零點,量程,線性度,量程改變,遷移,響應時間的調整(量程改變,遷移和響應時間的調整在首次安裝后調試過,如沒有特別要求此項不做),如果始終無法糾正,則應考慮變送器的更換(新使用的變送器必須對零點,量程,線性度,量程改變,遷移,響應時間重新調整)。
②線性調整
零點和量程調整好以后,檢查線性,線性調整已在變送器出廠校驗時調好,一般不在現場調整，如果現場使用時需要量程改動,或在某特定范圍內線性要求較高時,可按下述方法調整.
③零位遷移
正遷移為在實際操作中便于理解,現舉例說明,如有一變送器,其原始規格為0~40kPa,現需調到30~40kPa(即零位具有30 kPa的下遷移,量程由40kPa減低到10kPa)其調整步驟如下:
在遷移前,先將量程調到需要的數值.按上述零位量程的調整將變送器的測量范圍調到0~10 kPa,然后進行遷移。如果零位的遷移量不大,則可直接調節零位電位器來實現.使輸出為4mA。
④阻尼調整
放大板上還裝有阻尼調整電位器.變送器出廠校驗進,此電位器反時針調到極限位置(阻尼約為0.2秒)（核級變送器的阻尼有設計值），當測量脈動信號時,可順時針調整“阻尼”電位器。最大阻尼時間為1.6秒。出于變送器校驗不受阻尼調整的影響,所以,阻尼調整可根據需要在現場調整。
本文關鍵字：電容式壓力變送器,3351智能壓力變送器,壓力變送
-
