選擇
防爆壓力傳感器時不可避免的誤差,我們?cè)谶x擇壓力傳感器的時候我們要考慮他的綜合精度,而壓力傳感器的精度受哪些方面的影響呢?或者說什么原因會造成傳感器的誤差呢?其實造成傳感器誤差的因素有很多,下面我們注意說四個無法避免的誤差,這是傳感器的初始誤差。
首先的
偏移量誤差:由于壓力傳感器在整個壓力范圍內垂直偏移保持恒定,因此變換器擴散和激光調節修正的變化將產生偏移量誤差。
其次是
靈敏度誤差:產生誤差大小與壓力成正比。如果設備的靈敏度高于典型值,靈敏度誤差將是壓力的遞增函數。如果靈敏度低于典型值,那么靈敏度誤差將是壓力的遞減函數。該誤差的產生原因在于擴散過程的變化。
第三是
線性誤差:這是一個對壓力傳感器初始誤差影響較小的因素,該誤差的產生原因在于硅片的物理非線性,但對于帶放大器的傳感器,還應包括放大器的非線性。線性誤差曲線可以是凹形曲線,也可以是凸形曲線稱重傳感器。
最后是
滯后誤差:在大多數情形中,壓力傳感器的滯后誤差完全可以忽略不計,因?yàn)楣杵哂泻芨叩臋C(jī)械剛度。一般只需在壓力變化很大的情形中考慮滯后誤差。

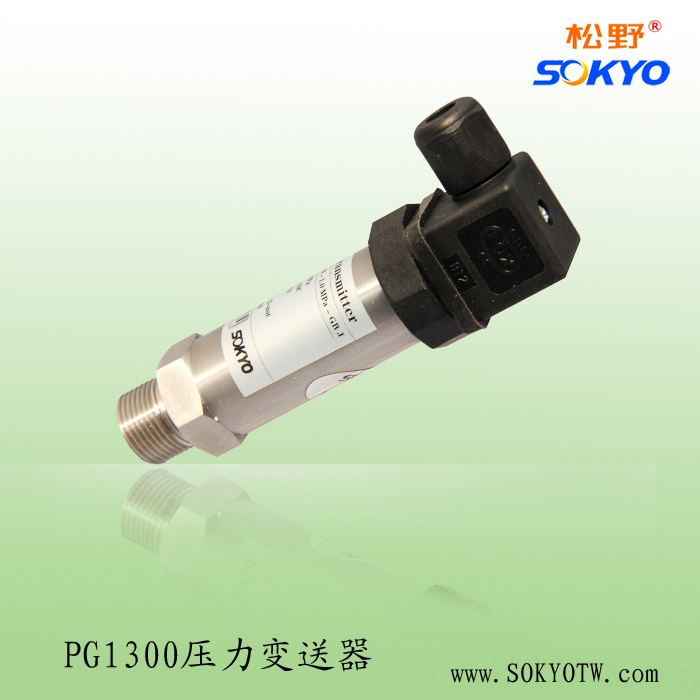

一、防爆壓力傳感器,PG1300本安防爆壓力變送器技術參數
測量范圍:0 ~ 200MPa 任意選擇、最小量程可做0~1KPa
常用量程:0.25、0.4、0.5、0.6、1.0、1.6、2.0、2.5、4、6、10、16、25、 32、40、50、60MPa
信號輸出:二線制 DC 4~20 m A
測量精度:±0.5% F S、 高精度可達 ±0.25% F S
溫度漂移: 零點 ±0.01 %FS / ℃、或 滿量程 ±0.02 %FS/℃
重 復 性:±0.15% FS
回 差: ±0.15% FS
電源電壓:額定 DC 24V、范圍:DC 12V~36V
過載壓力:150% 、即額定壓力量程的 1.5 倍
負載能力:電流型 ≤ 600Ω、電壓型 ≥ 100kΩ
環境溫度: -10℃ ~70 ℃、
相對濕度:5 % ~ 95% RH (25℃時)
大氣壓力:86 kPa ~ 106 kPa
絕緣性能:≥50 MΩ、 AC / DC 500V
防護等級: IP65
防爆標志:本質安全型的防爆型式 : Ex ia ⅡC T6 Ga
本安參數:Ui = 28V DC 、 Ii = 93 mA
Ci = 44 nF、 Li = 0 mH 、 Pi = 0.65W
