三相多功能電力監控儀怎么選型
發布時間:2014-11-26 09:56:09  文章來源:未知  作者:test  人氣:
   DW三相多功能網絡電力監控儀表怎么選型?下面我們就來以松野電氣三相多功能電力儀表為例
按其外形尺寸:53   5:80H×80W
              73   7:72 H×72W
              93   9:96 H×96W
              123  12:120H×120W
后一位3:三相電網系統(包含3相3線、3相4線)
通訊方式:T:帶RS485通訊、Modbus協議
控制輸出:R1:帶1路繼電器觸點開關量輸出
          R2:帶2路繼電器觸點開關量輸出
          R3:帶3路繼電器觸點開關量輸出
          R4:帶4路繼電器觸點開關量輸出
          其中1000、2000系列不可選只有3000、4000、5000、6000系列可選
變送輸出:D1:帶1路模擬量變送輸出DC4~20mA
          D2:帶2路模擬量變送輸出DC4~20mA
          D3:帶3路模擬量變送輸出DC4~20mA
          D4:帶4路模擬量變送輸出DC4~20mA
          只DW123可有4路模擬輸出、其它都只有2路
測量參數:KWh:全電參數監控(三相電壓、電流、有功、無功、功率因數、工頻、電能、開關量輸入輸出、模擬量、2~31次諧波)
            W: 簡化測量監控、(三相電壓、三相電流組合儀表)
系列代碼:1000:1000系列LED數碼管顯示、三相電參數綜合測量儀
                 2000:2000系列LCD液晶顯示、三相電參數綜合測量儀
                 3000:3000系列LED數碼管顯示、三相多功能電力監控儀
                 4000:4000系列LCD液晶顯示、三相多功能電力監控儀
                 5000:5000系列LCD中文液晶、三相多功能電力監控儀
                 6000:6000系列LCD液晶顯示、三相經濟型諧波分析儀
                 7000:7000系列LCD液晶顯示、三相智能型諧波分析儀
控制輸出:R1:可選1路繼電器觸點開關量輸入
          R2:可選2路繼電器觸點開關量輸入
          R3:可選3路繼電器觸點開關量輸入
          R4:可選4路繼電器觸點開關量輸入
          其中1000、2000系列不可選只有3000、4000、5000、6000系類可選
測量輸入:A:輸入電壓0~100、額定100V、電流0~5A、額定5A或1A
                 B:其它輸入、(后注明電壓、電流的量程要求)
三相多功能電力監控儀

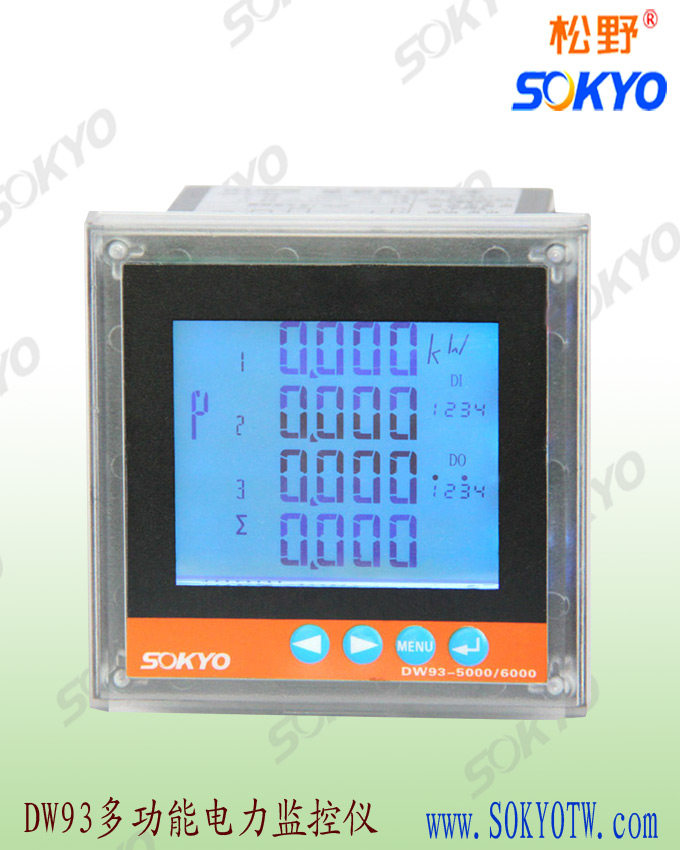

93系列三相多功能電力監控儀
選型說明:
         1、常用的1000、2000系列儀表為三相電參數綜合測量儀、只有測量功能。沒有控制輸出和模擬輸出功能,所以選型時,不能選擇控制輸出R1~R4、不能選擇模擬量輸出D1~D4、也沒有控制輸入的選擇
         2、當要求選擇報警控制輸出、或開關量輸入、或模擬量輸出時、必須選擇常用3000、4000、5000系列儀表因三相多功能電力監控儀、控制輸入、控制輸出、模擬輸出都可任意選擇、當然選型時、也可以不選3000屬LED數碼管顯示系列、4000屬LCD液晶顯示系列、5000只有尺寸9、12、屬中文LCD液晶顯示
         3、6000、7000屬諧波分析儀、7000只有尺寸9、12、沒有模擬量輸出可選、開關量輸入輸出都只R1~R2
         4、都可選擇帶RS485通訊、Modbus協議、測三相電流、電壓的組合儀表、只有1000、3000數碼管系列
選型舉例:
        SY-DW93T-KWh2000、  三相電參數綜合測量儀、全電參數測量、帶Rs485通訊、LCD顯示
        SY-DW93T-R2KWh4000、三相多功能電力監控儀、全電參數測量、帶Rs485通訊、LCD顯示、帶2路報警





本文關鍵字:三相多功能電力監控儀,電力監控儀
