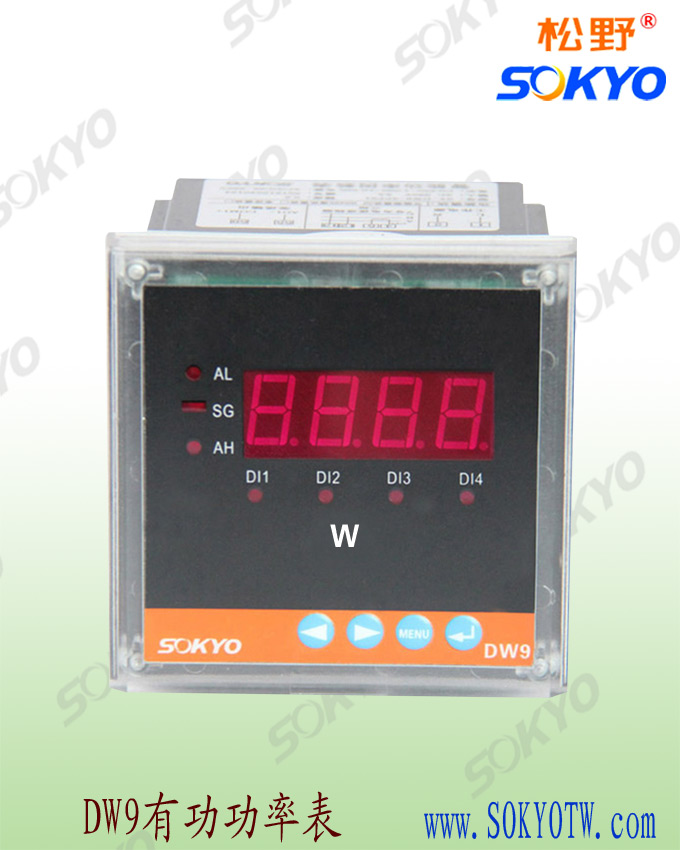

正確使用
數顯功率表主要分為三步,第一,正確選擇數顯功率表的量程;第二,正確連接測量線路;第三,正確讀數。下面為大家詳解
1.正確選擇數顯功率表的量程。
選擇數顯功率表的量程就是選擇數顯功率表中的電流量程和電壓量程。使用時應使功率表中的電流量程不小于負載正電流,電壓量程不低于負載電壓,而不能僅從功率量程來考慮
例如,兩只功率表,量程分別是IA、300V和2A、150V,由計算可知其功率量程均為300W,如果要測量一負載電壓為220V、電流為IA的負載功率時應逸用IA、300V的功率表,而2A、150V的功率表雖功率量程也大于負載功率,但是由于負載電壓高于功率表所能承受的電壓150V,故不能使用。所以,在測量功率前要根據負載的額定電壓和額定電流來選擇功率表的量程
2.正確連接測量線路。
電動系測量機構的轉動力矩方向和兩線圈中的電流方向有關,為了防止電動系功率表的指針?lè)雌?,接線時功率表電流線圈標有“·”號的端鈕必須接到電源的正極端,而電流線圈的另一端則與負載相連,電流線圈以串聯形式接入電路中。功率表電壓線圈標有“·”號的端鈕可以接到電源端鈕的任一端上,而另一電壓端鈕則跨接到負載的另一端,當負載電阻遠遠大于電流線圈的電阻時,應采用電壓線圈前接法。這時電壓線圈的電壓是負載電壓和電流線圈電壓之和,功率表測量的是負載功率和電流線圈功率之和。如果負載電阻遠遠大于電流線圈的電阻,則可以略去電流線圈分壓所造成的影響,測量結果比較接近負載的實際功率值,當負載電阻遠遠小于電壓線圈電阻時,應采用電壓線圈后接法 。
這時電壓線圈兩端的電壓雖然等于負載電壓,但電流線圈中的電流卻等于負載電流與功率表電壓線圈中的電流之和,測量時功率讀數為負載功率與電壓線圈功率之和。由于此時負載電阻遠小于電壓線圈電阻,所以電壓線圈分流作用大大減小,其對測量結果的影響也可以大為減小?! ?br />
如界被測負載本身功率較大,可以不考慮功率表本身的功率對測量結果的影響,則兩種接法可以任意選擇。但最好選用電壓線圈前接法,因?yàn)楣β时碇须娏骶€圈的功率一般都小于電壓線圈支路的功率。
3.正確讀數。
在讀數時,應先根據所選的電壓量程U、電流量程I以及標度尺滿量程時的格數&,求出每格瓦數(又稱功率表常數)C,然后再乘上指針偏轉的格數夕,就可得到所測功率P。正確讀數。一般安裝式功率表為直讀單量程式,表上的示數即為功率數。但便攜式功率表一般為多量程式,在表的標度尺上不直接標注示數,只標注分格。在選用不同的電流與電壓量程時,每一分格都可以表示不同的功率數。
