隨著工業自動化技術的發展,變頻器的應用越來越廣泛,其優良的調速性能和明顯的節能效果也被人們?nèi)找娣Q道,但變頻器在運行過程中產生的諧波對電網的危害也愈發嚴重,因此,抑制諧波干擾,改善電能質量的要求也越來越迫切,這個時候就需要用到

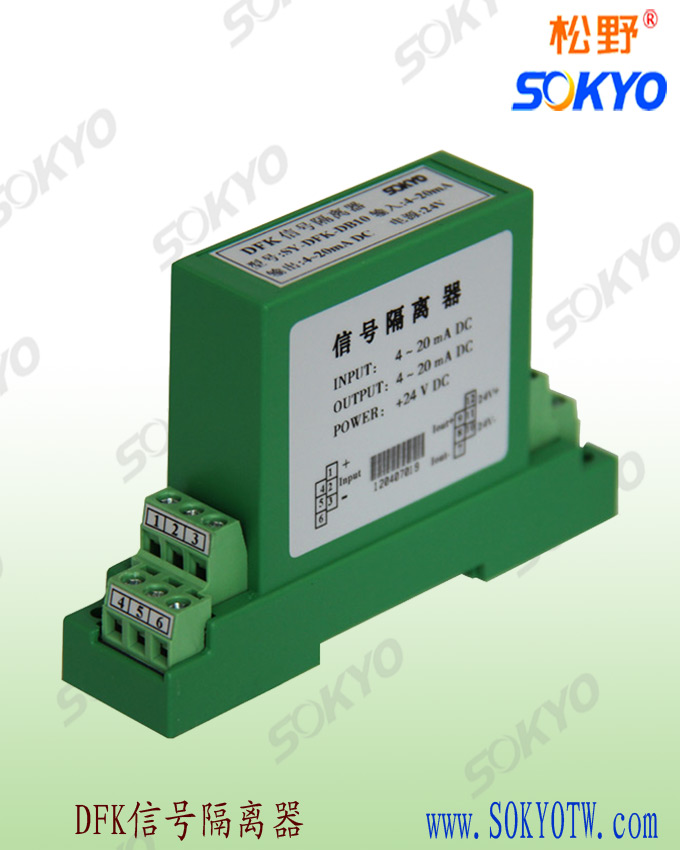

信號隔離器。
由于逆變電路的開關特性,變頻器對電源電路形成一個典型的非線性負載。當電流流經負載時,與所加的電壓不呈線性關系,就形成非正弦電流,從而產生諧波。變頻器的輸入側和輸出側的電壓電流中,都含有很多高次諧波成分。
變頻器的輸入輸出側的波形均已畸變 ,不再是完美的正弦波,所以必然會對周圍的環境與設備造成干擾。 實際應用中,主要從傳導、輻射和耦合三個方面解決變頻器的干擾,總的原則是抑制和切斷干擾源、切斷干擾對系統的耦合通道和降低對干擾信號的敏感性。解決傳導干擾主要是在電路中把干擾濾掉或者隔離,解決輻射干擾就是對輻射源或被干擾的線路進行屏蔽,解決耦合干擾就是合理布置干擾源和被干擾線路的距離、走向,避免耦合產生。詳細的措施如下:
1) 隔離
變頻系統的供電電源與其他設備的供電電源相互獨立,或在變頻器和其他用電設備的輸入側安裝隔離變壓器,切斷諧波電流
2) 抑制
在變頻器輸入側與輸出側串接合適的電抗器和電磁干擾濾波器,來抑制諧波干擾
3) 屏蔽
屏蔽干擾源是抑制干擾最有效的方法。變頻器本采用鐵殼屏蔽,阻止電磁干擾泄漏;輸出線采用鋼管屏蔽;外部信號控制變頻其實,要求信號線盡可能短(一般20m以內),且采用雙芯屏蔽以降低共模干擾,并與主電路及控制回路完全分離,決不能放于同一配管或線槽內,周圍電子敏感設備線路也要求屏蔽。為使屏蔽有效,屏蔽罩必須接地。
4) 合理布線
一般將控制電纜于主回路或其他動力電纜分開鋪設,間距通常在30cm以上,必須平行敷設且分離困難時,將控制電纜穿過鋼管鋪設,控制電路連接線與電源電纜交叉時,應成90度交叉布線。
5) 接地
變頻器應使用專用接地線和專設的接地端子,用粗短線接地,接地點要與其他動力設備接地點分開,不能共地。
