YTFL渦輪流量計安裝尺寸及要求
發布時間:2014-11-25 10:25:35  文章來源:未知  作者:test  人氣:
    渦輪流量計的工作原理是利用被測液體流經傳感器時,傳感器內葉輪借助于液體的動能而旋轉,此時葉輪葉片使檢出裝置中的磁路磁阻發生周期性的變化,經過檢出器中的前置放大器信號處理后輸出到儀表,就能測到瞬時流量和累積流量。
YTFL渦輪流量計安裝尺寸及要求:
1、傳感器可水平安裝、垂直安裝、垂直安裝時流體方向必須向上、液體應充滿管道。
2、安裝時,液體流動方向應該與傳感器指示箭頭方向一致。
3、傳感器上有至少應有20倍口徑長度(20DN)的直管段下游端應不少于5倍口徑(5DN)的直管段。
4、傳感器應遠離強電磁場、如不能避免、采取屏蔽措施。
5、為了檢修時不致影響液體的正常輸送,應在傳感器的安裝處安裝旁通管道。
6、傳感器露天安裝時、請做好放大器插頭處的防水處理。
7、傳感器安裝方式根據規格不同,采用螺紋、法蘭連接見下圖:
YTFL渦輪流量計安裝尺寸圖:

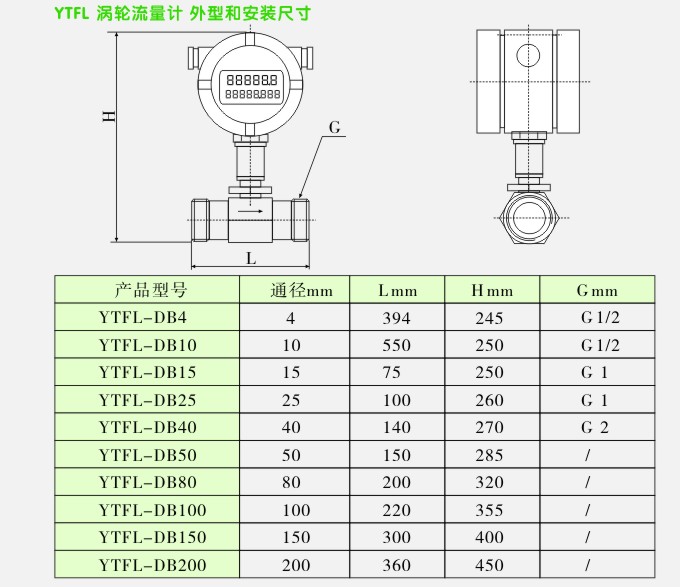

 YTFL渦輪流量計安裝尺寸圖1

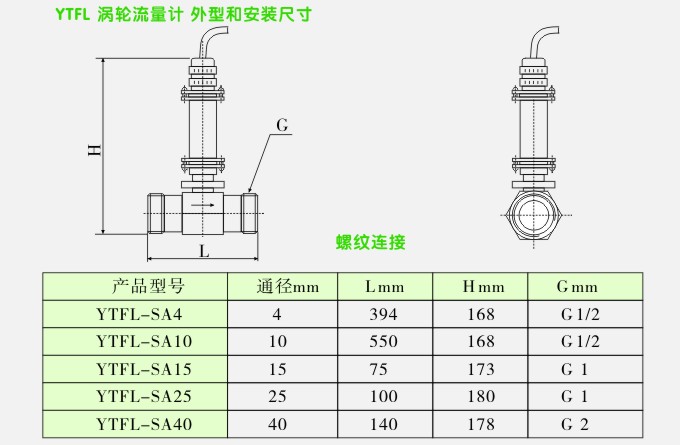

YTFL渦輪流量計安裝尺寸圖2
