一體化電磁流量計正確安裝方法
發布時間:2014-11-25 10:05:36 文章來源:未知 作者:test 人氣:
一體化電磁流量計正確的安裝方法,為了確保渦輪流量計的測量準確,必須正確地選擇安裝位置和方法。
1.對直管段的要求
一體化電磁流量計必須水平安裝在管道上(管道傾斜在50以內),安裝時流量計軸線應與管道軸線同心,流向要一致。
流量計上游管道長度應有不小于2D的等徑直管段,如果安裝場所充許建議上游直管段為20D、下游為5D。
2.對配管的要求
一體化電磁流量計安裝點的上下游配管的內徑與流量計內徑相同。
3. 對旁通管的要求
為了保證流量計檢修時不影響介質的正常使用,在流量計的前后管道上應安裝切斷閥門(截止閥),同時應設置旁通管道。流量控制閥要安裝在流量計的下游,流量計使用時上游所裝的截止閥必須全開,避免上游部分的流體產生不穩流現象。
4.對外部環境的要求
渦輪流量計最好安裝在室內,必須要安裝在室外時,一定要采用防曬、防雨.防雷措施,以免影響使用壽命。
5.對介質中含有雜質的要求
為了保證流量計的使用壽命,應在流量計的直管段前安裝過濾器。
安裝場所:
電磁流量計流量計應安裝在便于維修,無強電磁干擾與熱輻射的場所
6.對安裝焊接的要求
用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接!
安裝流量計前應嚴格清除管道中焊渣等臟物,最好用等徑的管道(或旁通管)代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。

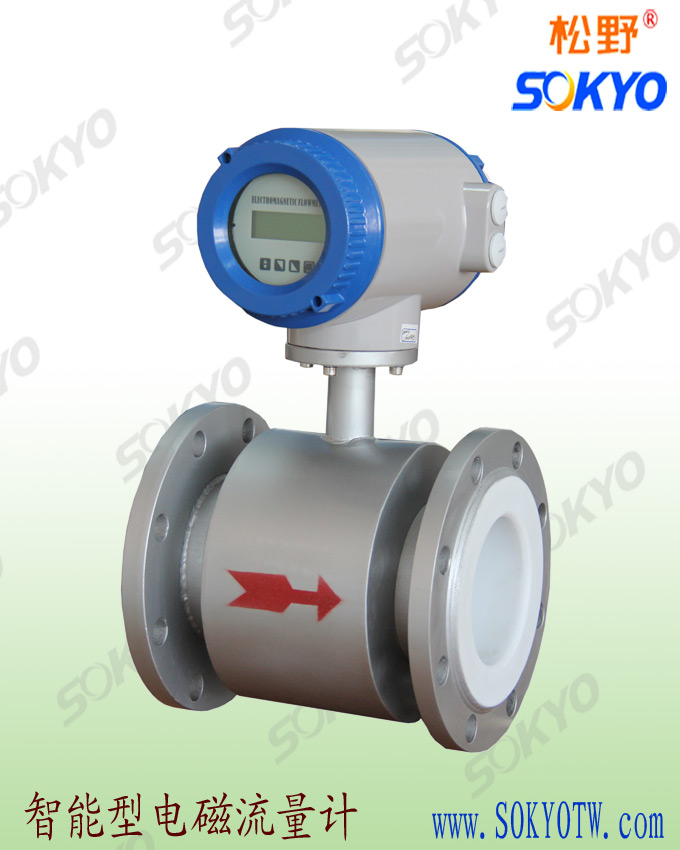

一體化電磁流量計,YTFD防腐電磁流量計 產品特點
1、一體化電磁流量計、智能化設計、帶現場顯示、中文 LCD 液晶顯示。
2、產品通徑 DN10 ~ DN1200、 介質電導率 ≥ 10μs/cm、
3、產品信號輸出、電流 DC 4~20mA 、脈沖輸出、輸出流量范圍自己任意設置。
4、電極材料可選 316不銹鋼、哈氏合金、鉭、鈦、鉑金電極等、襯里材料選耐腐蝕的聚四氟乙烯。
5、安裝方便,可以水平安裝、也可以垂直向上安裝、或傾斜安裝。
6、工作電源可選 AC/DC 100~255V、或直流電源 DC 24V
7、測量穩定可靠、測量精度高、可達 0.5%FS、1.0% FS
8、一體化結構、鑄鋁外殼、防護等級可選擇 IP67、
9、智能型產品可選擇 RS485通訊、Modbus-RTU協議、
10、廣泛應用于石油化工、輕工食品、造紙、制糖制藥、冶煉、給排水、環保、電力、鋼鐵等工業領域。
本文關鍵字:一體化電磁流量計,智能電磁流量計
-
