CK

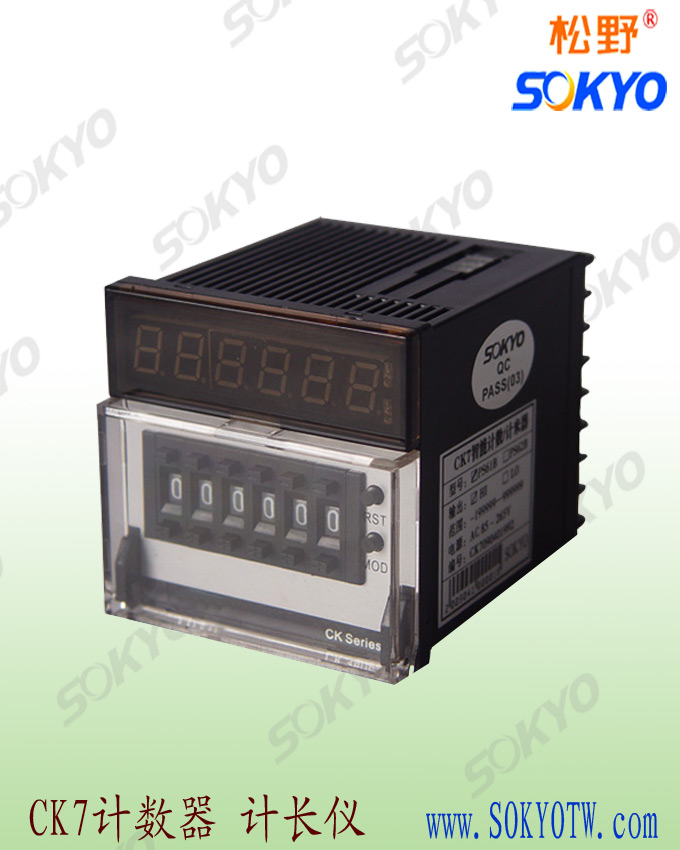

電子計數器直接與接近開關、光電開關、光電旋轉編碼器或測長傳感器相連、可作計數器、計米器、或碼表使用,雙排LED數碼管顯示、顯示四位、五位、六位任意選擇、計長比率系數任意設定、可選撥碼單數顯,智能型設計、按鍵選擇、四種功能輸入模式、六種功能輸出模式任意選擇、兩個輸出延時時間設定。電子計數器怎么在實際中應用呢?下邊我們來舉個例子:
例如:滾動軸帶動皮帶移動的設備中、要求測量長度(如電纜繞線機電纜的長度)
已知:滾軸周長L=1.5m,用光電旋轉編碼器做測長傳感器,旋轉編碼器每轉輸出600個脈沖。轉軸轉速大約為150轉/分鐘。
要求:采用計長儀測量長度、長度現實要求精確到厘米、既保留兩位小數點、0.01米,并畫好電氣接線圖。
首先:按照儀表的接線圖接好傳感器、通電220V AC
其次:根據產品使用說明書、仔細閱讀操作菜單、依次設定每一個參數
1、P系數的計算
軸每轉一圈、走了1.5米,而軸每轉一圈、光電旋轉編碼器則輸出600個脈沖。意思就是傳感器沒輸出一個脈沖表示的長度為1.5m÷600=150cm÷600=0.25cm
即:P=0.25cm=0.0025m(因?yàn)轱@示單位為m、只能精確到cm、0.01m)
2、因?yàn)檫B接的是光電旋轉編碼器、有前進和后退、即要求可逆計數、則要求儀表的輸入方式為d、輸出方式可以根據客戶的控制要求來自由設定。
3、雖然滾軸每分鐘為150轉左右、但傳感器每分鐘輸出的脈沖數為150×600=90000、即輸出的頻率為:90000÷60=1500Hz、所以儀表的計數最高頻率應該設在4000.
