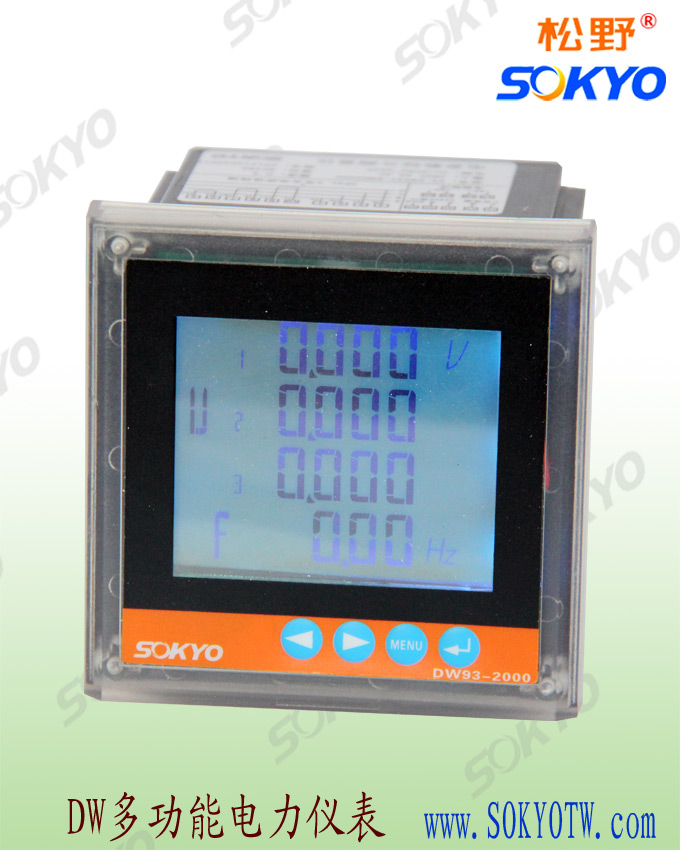

DW93網絡儀表提供串行異步半工RS485通訊接口,采用Modbus-RTU協議,各種數據計息可在通訊線路上傳送。在一條線路上可以同時連接多達32個
網絡電力儀表,每個網絡電力儀表可以設定其通訊地址(AddressNo.),不同系列儀表的通訊接線端子號碼不同,通訊連接應使用帶有銅網的屏蔽雙絞線,線徑不小于0.5mm²。布線時應使用通訊線遠離強電電纜或其他強電場環境,推薦采用型網絡的連接方工,不建議采用星形或其他的連接方式。
MODBUS/RTU通訊協議:MODBUS協議在一根通訊線上采用從應答的通訊連接方式。首先,主計算機的信號尋址到一臺唯一地址的終端設備(從機),然后終端設備發出的應答信號以相反的方向傳遞給主機,即:在一根單獨的通訊線上信號沿著相反的方向傳輸所有的通訊數據流(半雙工的工作模式)。
MODBUS協議只允許在主機(PC、PLC等)和終端設備之間通訊,從而不允許獨立的終端設備之間的數據交換,這樣個終端設備不會在它們初始化時占據通訊線路,而僅限于相應到達本機的查詢信號。
主機查詢:查詢消息幀包括設備地址碼、功能人碼、數據信息碼、驗證碼。地址碼表明要選中的從機設備;功能代碼告之被選中的從設備要執行何種功能,例如功能代碼03或04是要求從設備讀寄存器并返回它們的內容;數據段包含了從設備要執行功能的其它附加信息,如在讀命令中,數據段的附加信息有從何寄存器開始讀的寄存器數量;驗證碼用來檢驗一幀信息的正確性,為從設備提供了一種驗證消息內容是否正確的方法,它采用CRC16的校準規則。
從機響應:如果從設備產生一正常的回應,在回應信息中有從機地址碼、功能代碼、數據信息碼和CRC16驗證碼。數據信息碼包括了從設備收集的數據如寄存器值或狀態。如果有錯誤發生,我們約定是從機不進行響應。
傳輸方式是指一個數據幀內一系列獨立的數據結構以及用于傳輸數據的有限規則,下面定義了與MODBUS協議-RTU方式相兼容的傳輸方式。每個字節的位:1個起始位、8個數據位、(奇偶驗證位)、1個停止位(有奇偶校驗位時)或2個停止位(無奇偶校驗位時)

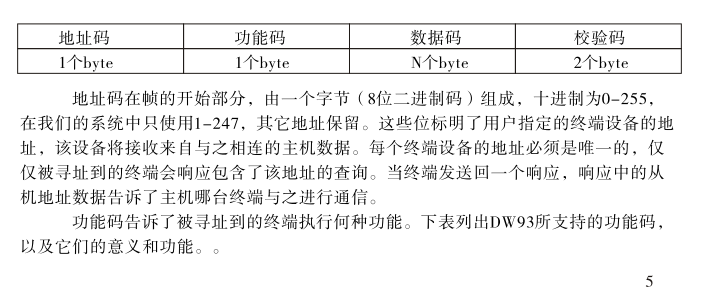

數據幀的結構即:報文格式。
