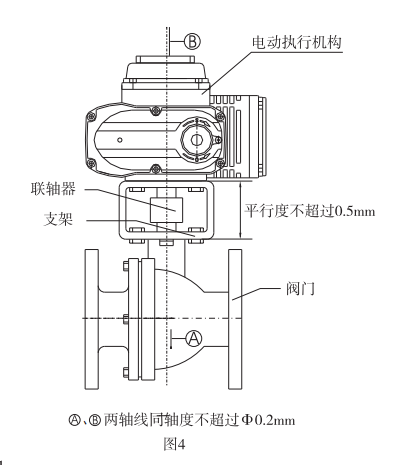

防爆電動頭中伺服控制器面板說明
① 按鍵:
KO:在設置狀態下(即選擇開關SA的箭頭指向2)按下此鍵執行機構作開運行,松開此鍵,電機停止。KS和KO同時按下,用于標定全開。
KC:在設置狀態下按下此鍵、作關運行,松開此鍵,電機停止。KS和KC同時按下,標定全關。
KS:在設置狀態下、與KO、KC配合使用。
② 死區設置電位器:設置死區值
電位器開度從1—10,對應死區0.5%-5.0%。
③ 選擇開關
SA:選擇輸入信號正、反作用方式和設置狀態,箭頭指相對應功能如下(出廠時設為1):1-正作用 2-設置狀態 3-反作用
SB:選擇輸入信號失效時的處理方式(出廠設2)
1- 閥門全開 2-閥門保持原位 3-閥門全關
④ 指示燈含義
L1:綠色,電源指示燈亮、通電即亮
L2:紅色,輸入信號失效故障指示燈
L3:紅色,電路故障指示燈,故障時燈亮
L4:紅色:卡澀故障指示燈,卡住時燈亮。
