通用型壓力變送器尺寸圖及安裝方法
發布時間:2014-11-28 14:53:03 文章來源:未知 作者:test 人氣:
壓力變送器常見的3種安裝方法
通用壓力變送器有法蘭安裝,管安裝和短安裝這3種安裝形式,在這里就這變送器三種安裝方式的區別以及安裝方法做一個簡單說明。
法蘭安裝的壓力變送器,是變送器帶安裝法蘭與罐體上的配對法蘭用螺絲連接,有兩種單法蘭和雙法蘭,測壓力和差壓。此壓力變送器可以測量多種腐蝕性強的液體、氣體,300度的高溫介質,安裝方便但價格相對高一點。 管安裝是由取壓管將壓力變送器與φ16管道用螺絲接頭連接,如果高溫需要冷凝處理,防腐蝕必須增加隔離罐加裝隔離液。價格相對便宜,性能相同,可測壓力和差壓。
短安裝是將壓力變送器直接安裝在管道上,通常是M20*1.5的螺紋,介質溫度不能高,腐蝕性不強。

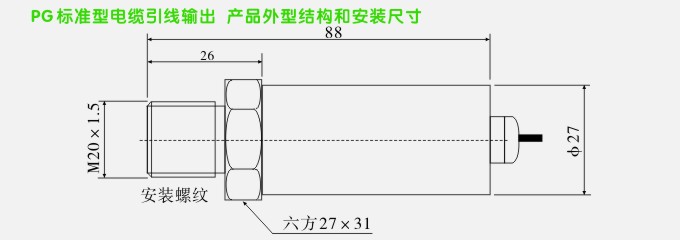

通用壓力變送器常見外型尺寸圖1

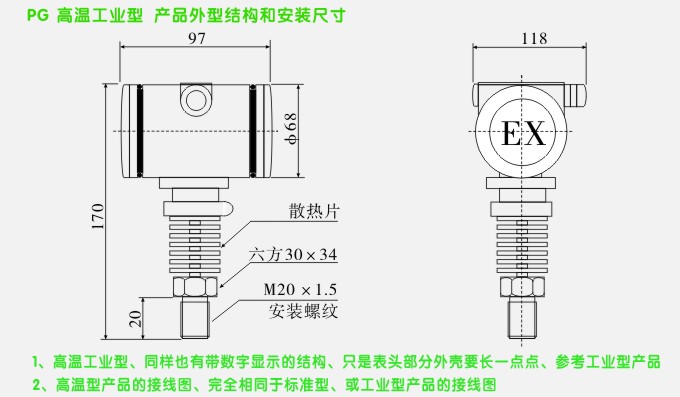

通用壓力變送器常見外型尺寸圖2

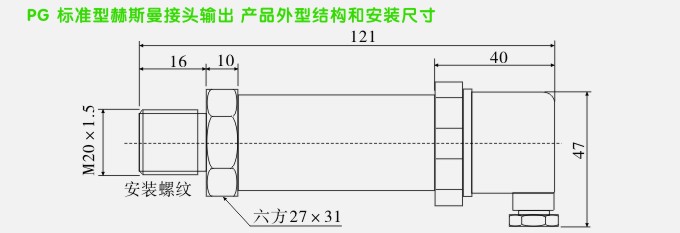

通用壓力變送器常見外型尺寸圖3
本文關鍵字:壓力變送器,通用型壓力變送器
