RS伺服型電動執行機構接線說明
發布時間:2015-06-05 16:56:31 文章來源:未知 作者:test 人氣:
我公司生產的伺服型電動執行器的核心部件電子伺服控制器是我公司自主研發的,并獲得了實用型和發明型二項專利,具有世界領先水平的新一代伺服控制器,它可以方便與unic、3610、NA、PS等世界著名的執行器廠家的產品匹配裝成調節閥和風門等驅動裝置。伺服型電動執行機構使用了自己創新設計的固態電氣SSR,它具有電流上升抑制電路、電壓上升率抑制電路和過零電路等一個完善的保護網絡,因此它的負載能力和防堵能力很強,應為只有無觸點功率開關才能做到無維修,長壽命和頻繁啟動,因?yàn)橹挥袩o(wú)觸點才能做到快速導通,切斷,實現準確定位,同時還舍棄了機械摩擦制動的方法、成功的采用了提高前量制動技術。成倍的提高了靈敏度和控制精度、減少了維護工作量。
伺服型電動執行機構在接線的時候,接線端子的電源輸入端子N接中線、L接相線、輸入信號中符號“—”表示接入信號為負;符號“+”表示接輸入信號的正,這里輸入信號為4~20mA或1~5V、輸出信號中“—”表示接輸出信號的負、符號“+”表示接輸出信號的正,在這里輸出型號為4~20ADC。

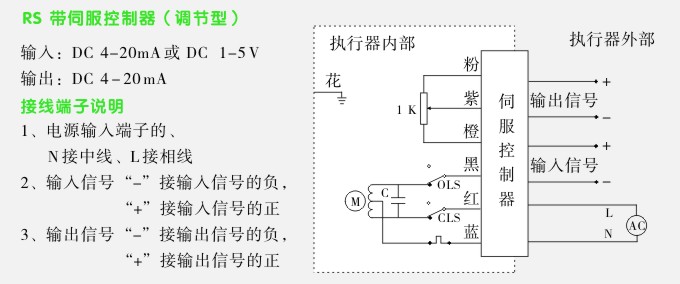

如下圖:伺服型電動執行機構接線說明圖:
本文關鍵字:電動執行機構,RS伺服型電動執行器
-
