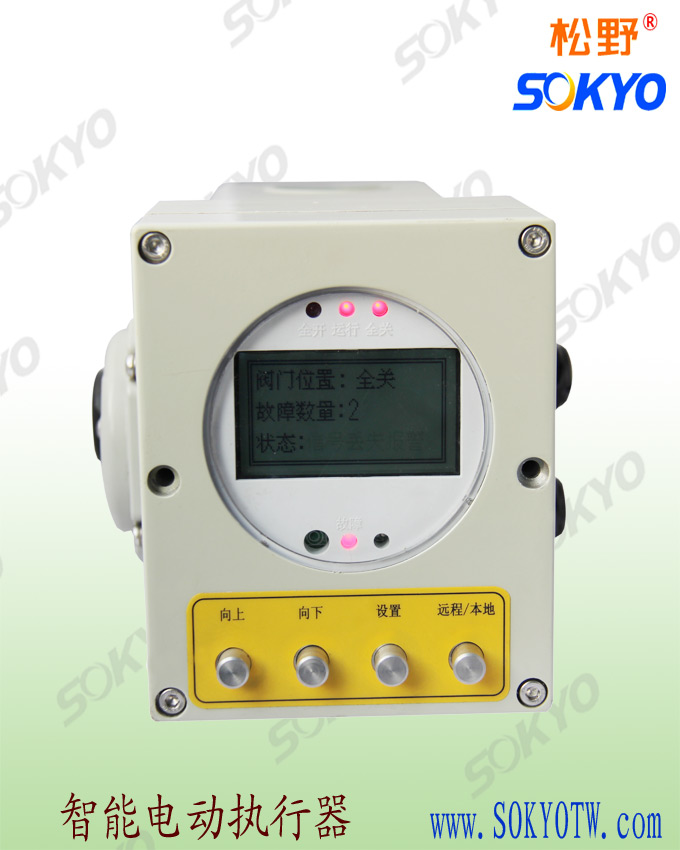

防爆電動執行器也可稱之為
伺服型電動執行器。在執行器運行時如何設置伺服控制器的方法有哪些呢?在設置參數時選擇開關SA箭頭指向位置2,即進入了設置狀態。在設置狀態下可進行行程標定、輸入信號失效處理方式選擇、死區值設置、手動操作和輸出電流校正等。
① 、形成標定
全關位置標定:通過按KO或KC按鍵將執行機構行程調至全關位置,先按下KS鍵不放,再按下KC鍵,兩鍵同時保持約4s鐘,當指示燈L2亮后,同時松開按鍵,L2熄滅,全關位置標定完成。
全開位置標定:(作全開位置標定時必須再輸入信號端加入準確的DC20mA信號)。通過按KO和KC按鍵將執行機構的行程調至全開位置,先按下KS鍵不放,再按KO鍵,兩鍵同時保持按下約4S鐘,當指示燈L2亮后,同時松開按鍵,L2熄滅,全關位置標定完成。
②、輸入信號失效處理方式選擇
選擇開關SB用于選擇輸入信號失效處理方式:1-閥門全開、2-閥門保持原位、3-閥門全關。注:選擇開關SB在自動運行狀態下(即選擇開關SA撥到1或3時)改變?nèi)杂行А?br />
③ 、死區值設置
死區值設置電位器順時針轉動,死區值增大,逆時針轉動,死區值減小。電位器正面有刻度,每旋轉一個刻度,死區值變化0.5%。當死區值設置小于0.5%時、伺服控制器按0.5%處理。在設置狀態下通過按KO或KC鍵可對執行機構進行手動開關操作。
