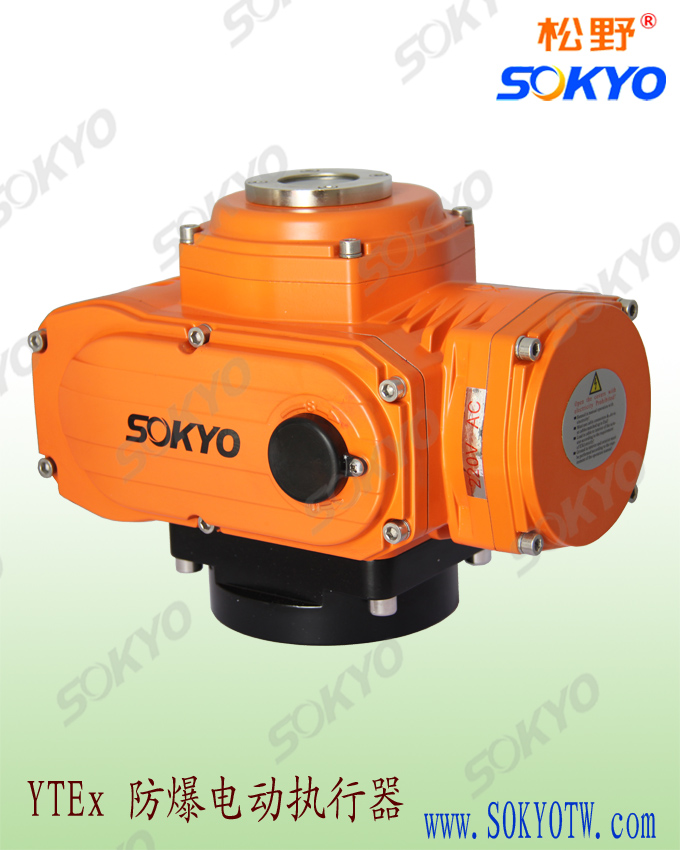

防爆電動執行器配套閥門裝置要點
發布時間：2015-07-31 16:55:15 文章來源：未知 作者：test 人氣：
電動閥門廣泛應用于市政和工礦企業的給排水系統。電動閥門由電動裝置、閥門本體、聯結附件、控制箱等組成。電動閥門的電動裝置是實現閥門程控、自控和遙控不可缺少的驅動設備。
電動閥門一般是由給排水專業選型的。給排水專業技術人員在工程設計時須對閥門的電動裝置提出具體的功能要求，并由專業制造廠商對電動裝置進行選型。然而，在實際工程中經常會發生在現場安裝時，閥門電動驅動裝置與控制系統沖突等不匹配的現象。這通常是由于在確定電動裝置的功能需求時有不合理或是不完善的地方。
本文就給排水專業技術人員在防爆電動執行器閥門電動裝置選型、確定功能要求時所須注意的要點進行了討論和分析，可作為實際工程中應用的參考。
閥門電動裝置的組成
電動裝置一般由下列部分組成：專用電動機減速機構，用以減低電動機的輸出轉速；行程控制機構，用以調節和準確控制閥門的啟閉位置；轉矩限制機構，用以調節轉矩(或推力)并使之不超過預定值；手動﹑電動切換機構，進行手動或電動操作的聯鎖機構；開度指示器，用以顯示閥門在啟閉過程中所處的位置。其中，行程控制機構、轉矩限制機構、手動﹑電動切換機構、開度指示器等合成為電動執行器。電動裝置選型、確定功能要求時所須注意的要點
在電動裝置選型、確定功能要求時，需要注意的包括確定電動裝置的IP防護等級、電動裝置的電源電壓、確定電動裝置的90°運行時間、確定電動執行器的形式等。
確定電動裝置的IP防護等級在進行電動裝置選型時，首先要根據工作環境和使用要求確定電動裝置的IP防護等級。下表為IP防護等級標準。一般給排水系統電動閥門驅動裝置按照工作環境的不同可分為室外型、戶內型。室外型電動閥門驅動裝置常用的IP防護等級是IP54或IP55，戶內型電動閥門驅動裝置常用的IP防護等級是IP43或IP44。通常，給排水系統的閥門電動驅動裝置不采用潛水型的。電動裝置的IP防護等級應由給排水專業技術人員提出并確定。電動裝置的電源電壓目前國內用戶常用的電源電壓有380V和24V，具體應根據外界所能提供的電源條件確定。
確定電動裝置的90°運行時間
所謂電動裝置的90°運行時間，也就是電動閥門開到位、關到位所需的時間。閥門口徑越大，閥門驅動裝置的90°運行時間越是長。90°運行時間要符合閥門及電動裝置本身的要求，該要求是由閥門和電動裝置的專業制造廠家所確定的。常規90°運行時間可從7.5~30s不等，但同時應符合水系統工藝的要求。90°運行時間越短，電動裝置電機功率越大，電流越高。
大功率水泵通常采用閉閥輕載啟動，以降低水泵啟動的電流。在水泵出水管上裝有止回閥、電動閥等。一般閉閥啟動的時間為10~30s，因此，水泵出水管電動閥門的電動裝置的90°運行時間應與給排水工藝所確定的閉閥啟動時間相一致。閥門的啟閉速度若過快，易產生水擊現象。
在工礦企業用水中，通常設有由安全水箱或水塔供水的事故應急供水系統。事故應急供水管上也常設有電動閥門，為確保生產的安全，事故供水管電動閥門要求開啟及時、反應靈敏，因此，該閥門的電動裝置的90°運行時間也應盡量縮短。
因線路等故障造成控制信號丟失時，閥門究竟應該是全開、全關或保持原位，應根據具體的工藝條件確定，一般情況下，應要求閥門保持原位。
大功率水泵出水管上的電動閥門，應要求故障時閥門保持原位狀態。因?yàn)樵撾妱?dòng)閥門是與水泵連鎖控制的，泵開閥開，泵關閥關。如果該閥門因故障關閉，而水泵未能及時關閉，將對水泵設備和該電動閥門前管路、閥門等造成水錘損害。
對工礦企業各生產用水點特別是冷卻水用戶處的電動閥門，在電動閥門故障時，也應要求其能保持原位狀態，以免因?yàn)橥蝗粩嗨畬に囋O(shè)備造成損害。
本文關鍵字：防爆電動執行器,電動執行器,防爆電動調節閥
-
