伺服型防爆電動執行器怎么接線
發布時間:2015-01-13 16:52:33 文章來源:未知 作者:test 人氣:
我公司生產的隔離防爆電動執行器Ex dⅡB T4 Gb
Ex元件滿足附錄B的規定,且可以是:
① 空外殼,或
② 與設備一起使用,并且符合一種或幾種防爆型式的元件或組件。
安裝:
① 完全安裝在設備外殼內(如增安型接線端子、電流表、加熱器或指示器、隔爆外殼開關元件或恒溫器、澆封型開關元件或恒溫器、本質安全型電源);或
② 完全安裝在設備外殼外部(如增安型接地端子,本質安全型傳感器);或
③ 部分安裝在設備外殼內部,部分安裝在外部(如隔爆外殼按鈕開關、限制開關或指示燈、增安型電流表、本質安全型指示器)。
安裝在設備內部:
Ex元件安全安裝在外殼內部,應僅對作為單獨元件不能檢驗或評定的部分進行檢驗或評定(例如:檢驗或評定表面溫度、原件至周圍導電部件的電氣間隙和爬電距離)。
安裝在設備外部:
Ex元件安裝在外殼外部或部分在外部分在內時,應對Ex元件與外殼的接觸面進行檢驗或評定,以確定其是否符合有關防爆式及26.4規定的外殼實驗的要求。

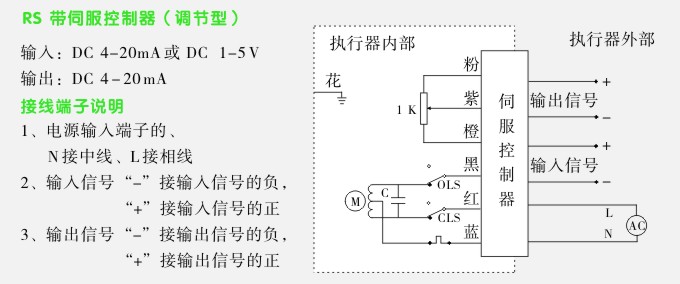

那伺服型隔離防爆電動執行器怎么接線呢?
輸入:DC4—20mA或DC1—5V
輸出:DC4—20mA
接線端子說明:
1、電源輸入端子、N接中線、L接相線
2、輸出信號 “-”接輸入信號的負,
“+”接輸入信號的正
3、輸出信號 “-”接輸出信號的負,
“+”接輸出信號的正。
本文關鍵字:防爆電動執行器,電動執行器,伺服型執行機構
-
